예림 히든 경첩
예림 히든 경첩은 문틀과 도어 옆면 안에 매립돼 문을 닫으면 보이지 않는 경첩으로, 하중 35~60kg·개폐 110~180° 의 10가지 모델이 있습니다. YHI-016D·021D 는 댐퍼형이고, YHI-014·018 은 AM-300 전용입니다. 모델마다 적용 도어 두께와 조절 범위, 함께 쓸 수 있는 핸들이 다릅니다.
예림 히든 경첩은 문과 문틀 옆면에 파 넣어 문을 닫으면 보이지 않는 경첩입니다. 2026 예림 도어·중문 룩북은 여닫이 하드웨어(p.191·p.192)에 10가지 히든 경첩을 싣고, 모델마다 도어 두께·조절 범위·하중·소재·개폐 각도·가공 위치를 표로 적습니다.
어떤 문제를 해결하나
일반 경첩은 문을 닫아도 날개와 축이 문틀 사이로 드러나, 문을 벽처럼 보이게 하려는 히든 도어의 선을 깨뜨립니다. 히든 경첩은 도어와 문틀 안에 매립돼 닫힌 상태에서는 보이지 않고, 모델에 따라 앞뒤·상하·좌우로 문 위치를 미세 조절할 수 있습니다. 댐퍼형(YHI-016D·021D)은 닫히는 속도를 늦춰 문이 세게 닫히는 것을 줄입니다.
사양·모델
| 코드 | 도어 두께 | 하중 | 소재 | 개폐 | 가공 위치 |
|---|---|---|---|---|---|
| YHI-005 크롬 | 32~55T | 60kg/3P | 아연 합금 | 180° | 4mm |
| YHI-011 실버 | 32~55T | 40kg/3P | 플라스틱 | 180° | 3mm |
| YHI-013 블랙 | 38~55T | 60kg | 아연 합금 | 180° | 3~9mm |
| YHI-015 (4색) | 32~55T | 35kg/2P · 35kg/3P | 아연 합금 | 180° | 3~4mm |
| YHI-017 (1P) | 33~55T | 50kg/2P · 60kg/3P | 아연 합금 | 110° | 3~13mm |
| YHI-019 (2P) | 33~55T | 40kg/2P · 50kg/3P | 메탈 + 플라스틱 | 110° | — |
| YHI-016 / 016D (1P) | 38~55T (문틀 30T 이상) | 50kg/2P · 60kg/3P | 아연 합금 | 130° | — |
| YHI-021 / 021D (1P) | 33~55T (문틀 35T 이상) | 50kg/2P · 60kg/3P | 아연 합금 | 180° | 3~5mm |
| YHI-014 · YHI-018 | AM-300 전용 | — | — | — | — |
조절 범위는 사양표에 모델별로 적었습니다(p.191·p.192). YHI-016 은 밀 때 기준 좌측 경첩 L타입·우측 경첩 R타입을 골라 발주합니다. YHI-005 옆에는 HÄFELE 로고가 표기돼 있습니다.
설치 전 확인
- 도어 두께와 문틀 두께가 모델 조건(예: YHI-021 은 문틀 35T 이상, YHI-016 은 30T 이상)에 맞는지 확인합니다.
- 함께 쓸 핸들을 먼저 정합니다. YHI-021 은 마그네틱·데드락·풀 핸들만, YHI-016 은 개수 조합에 따라 적용 핸들이 달라집니다.
- 문 무게에 맞춰 2P·3P 를 정하고, 가공 위치(3~13mm)를 문틀·도어 제작에 반영합니다.
- AM-300 모듈러 도어에는 전용 경첩(YHI-014·018)을 씁니다.
관리·주의
경첩 조절 나사는 문이 처지거나 틈이 벌어졌을 때 조금씩 돌려 맞춥니다. 경첩 주변에 이물질이 끼면 닫힘이 불완전해질 수 있으니 가끔 확인합니다. 이미지는 제품 사진이며 실제 제품과 색 차이가 있을 수 있습니다.
예림 홈페이지 — 여닫이 하드웨어와 YHI-021/YHI-021D에서 제품 이미지를 더 볼 수 있습니다. 히든 경첩을 쓰는 문은 히든 도어·AL 모듈러 도어에, 일반 경첩은 이지·일반·3D 플래그 경첩에 정리했습니다. 사양 출처: 2026 예림 도어·중문 룩북 p.018·p.191·p.192, 예림 홈페이지(2026-09-27 수집). 주문 규격·재고는 상담 시 확인해 주세요.
사양
| 라인 | 여닫이 하드웨어 · 히든 경첩 2026 예림 도어·중문 룩북 p.191·p.192 |
|---|---|
| YHI-005 (크롬) | 도어 32~55T · 60kg/3P · 아연 합금 · 180° · 가공 위치 4mm 2026 예림 도어·중문 룩북 p.191 — HÄFELE 로고 |
| YHI-011 (실버) | 도어 32~55T · 40kg/3P · 플라스틱 · 180° · 가공 위치 3mm 2026 예림 도어·중문 룩북 p.191 |

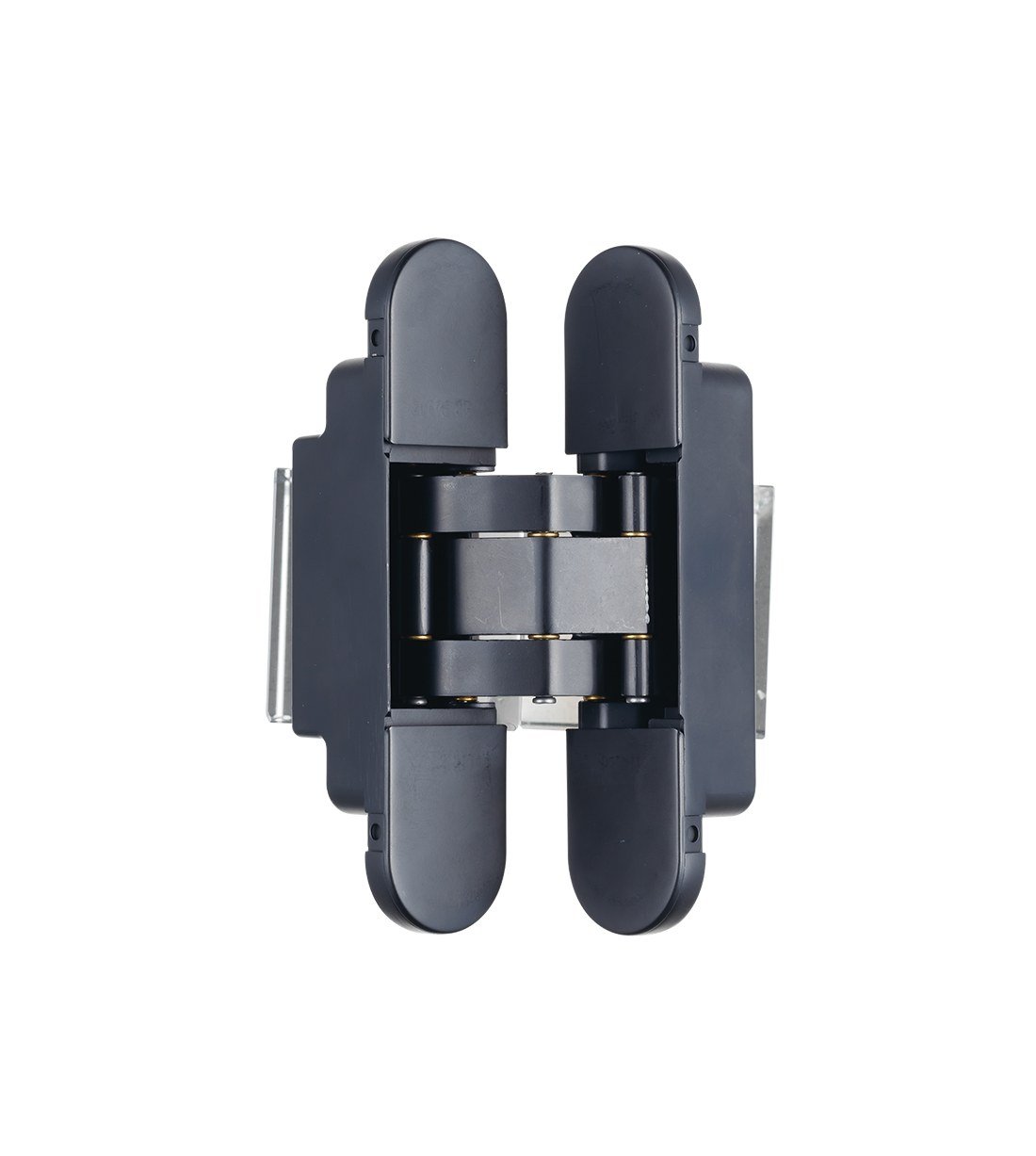

| YHI-013 (블랙) | 도어 38~55T · 조절 앞뒤 ±1 · 상하 ±2 · 좌우 ±1.5mm · 60kg · 아연 합금 · 180° · 가공 위치 3~9mm 2026 예림 도어·중문 룩북 p.191 |
| YHI-014 · YHI-018 | YHI-014 블랙·실버 — AM-300 전용 / YHI-018 실버 — AM-300 히든 도어 전용 2026 예림 도어·중문 룩북 p.191 |

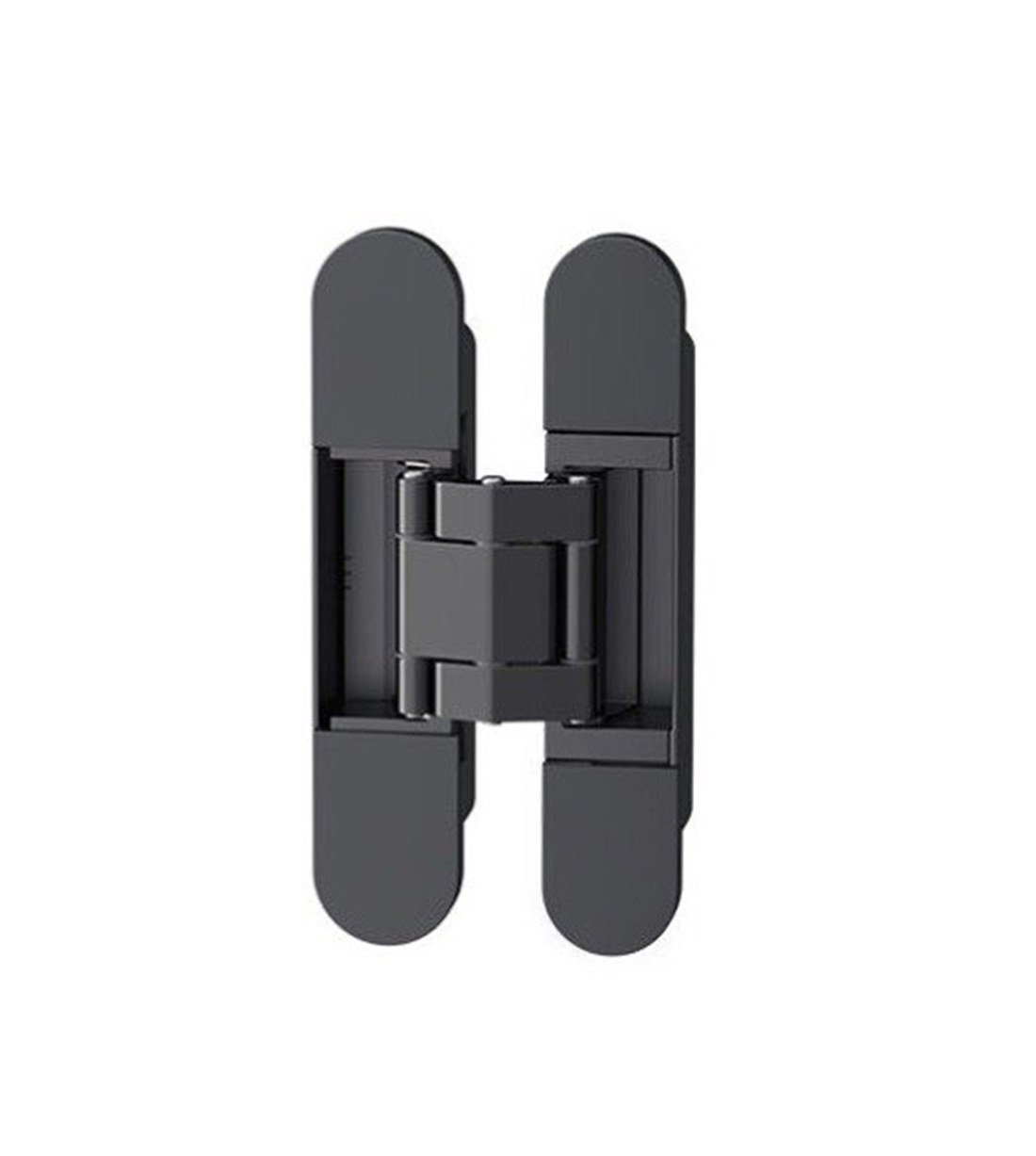

| YHI-015 | 실버·로즈골드·골드·다크그레이 · 도어 32~55T · 조절 앞뒤 ±1 · 상하 ±2.5 · 좌우 ±2mm · 35kg/2P · 35kg/3P · 아연 합금 · 180° · 가공 위치 3~4mm 2026 예림 도어·중문 룩북 p.192 |
| YHI-017 (1P) | 실버·블랙 · 도어 33~55T · 조절 상하 ±3 · 좌우 ±1mm · 50kg/2P · 60kg/3P · 아연 합금 · 110° · 가공 위치 3~13mm — 최소 2개부터 설치 2026 예림 도어·중문 룩북 p.192 |
| YHI-019 (2P) | 그레이 · 도어 33~55T · 조절 상하 ±3 · 좌우 ±1mm · 40kg/2P · 50kg/3P · 메탈 + 플라스틱 · 110° 2026 예림 도어·중문 룩북 p.192 · 제품설명(무타공 히든경첩) |
| YHI-016 / 016D (1P) | 실버·블랙·다크그레이 (일반형 / 댐퍼형) · 도어 38~55T · 문틀 30T 이상 · 조절 앞뒤 ±1.5 · 상하 ±2.5 · 좌우 ±2mm · 50kg/2P · 60kg/3P · 아연 합금 · 130° · L/R 타입 2026 예림 도어·중문 룩북 p.192 |
| YHI-021 / 021D (1P) | 실버·다크그레이 (일반형 / 댐퍼형) · 도어 33~55T · 문틀 35T 이상 · 조절 상하 ±2.5 · 좌우 ±2mm · 50kg/2P · 60kg/3P · 아연 합금 · 180° · 가공 위치 3~5mm — 적용 핸들: 마그네틱·데드락·풀 핸들만 2026 예림 도어·중문 룩북 p.192 · 제품설명 |
자주 묻는 질문
히든 도어 HD-01 에는 어떤 경첩을 쓰나요?
룩북은 히든 도어 HD-01 추천 경첩으로 YHI-021 D 댐퍼형 히든 경첩, YHI-015(실버·로즈골드·골드·다크그레이), YHI-005(크롬)를 적습니다(p.018). 핸들 종류에 따라 YHI-021 은 마그네틱·데드락·풀 핸들만 적용할 수 있습니다.
YHI-016 을 쓰면 핸들이 제한되나요?
네. 룩북은 문틀 높이 2,100 이하에서 일반형 1개 + 댐퍼형 1개면 마그네틱·풀 핸들만, 댐퍼형 2개면 튜블러·마그네틱·풀 핸들만, 문틀 2,101 이상에서 일반형 1개 + 댐퍼형 2개면 튜블러·마그네틱·풀 핸들만 쓸 수 있다고 적습니다(p.192).
경첩은 몇 개를 다나요?
표의 하중은 2P(2개)·3P(3개) 설치 기준으로 적혀 있습니다. 문 무게와 높이에 맞춰 개수를 정하고, YHI-017 은 최소 2개부터 설치할 수 있습니다(p.192).
